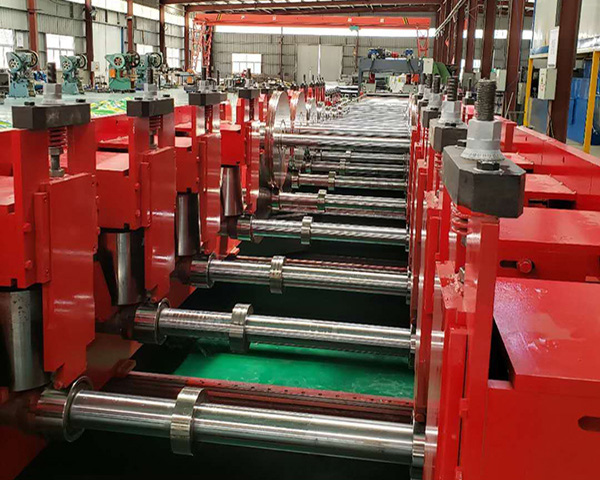

电缆桥架成型机的施工工艺要求有什么？

2021-10-15 15:57:40

次

首先桥架采用钢板加工成型的全封闭高强度矩形钢管，外表通过镀锌处理，大幅度地提高了抗腐蚀能力。电缆桥架成型机桥架内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。

分线盒和插座盒：敷线平面中，用作导线的转弯、相接。交叉是敷线的十字路回，可作不同管形的变换和一定范围的高度调整。双桥架线路的分线盒内部设有隔离板，以保证强、弱电之间的隔离和屏蔽。敷线平面中出现强弱电交接复杂时，桥架在水平位置采用加深分线盒，将水平方向的桥架交叉进行，地方便了各种线路走向。

电缆桥架成型机的施工工艺要求有什么？

专用出线口：用于导线的引出，可根据需要用作电源、电话、视频插座或计算机终端出口。距分线盒230mm设置初个出线口，出线口之间标准间距为600mm。如果为双桥架，两桥架邻近出线口中心距为1400mm。

连接支撑附件：连通器用于直通连接；圆管接头用于分线盒中圆管连接；变径接头用于桥架与圆管的连接；终端用于桥架终端封头；支架与调整螺栓用于桥架支撑及高度调整，其调整螺栓长度视施工条件而定，高度调整一般为30～50mm；S型加深专用接头用于纵横交叉或过梁处；平式弯通用于桥架的转角处；立式弯通用于桥架的上下连接口；其他桥架专用胶水，用于桥架与桥架，桥架与分线盒连接处，防止灰浆进入。

弹线定位根据设计图纸确定桥架走向，从始端至终端找好水平线或垂直线，用粉线袋在线路的中心外进行弹线，按照设计图要求及施工验收规范规定，分别找出分线盒、分线口及支架的具置，用铅笔分别标注。一般支架间距为1．0- 1．5m。
